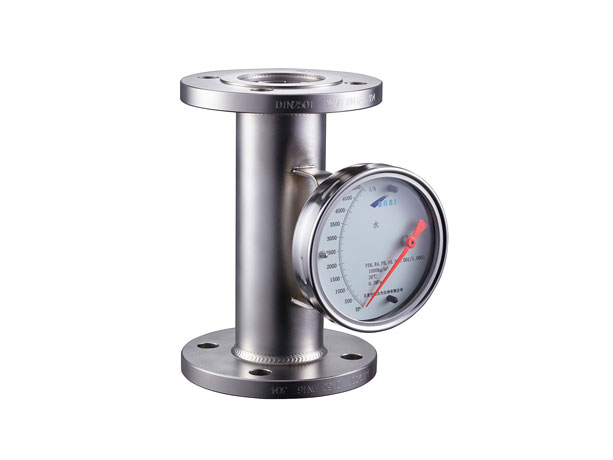

名稱：F56系列金屬管浮子流量計-P8就地型

詳細信息

1、結構純機械，0維護，產品穩定，無易損部件。

2、溫度及壓力適用范圍較廣，適用各種工藝現場。

3、顯示器體積較小，可配備多種連接方式（法蘭、卡箍、活卡套、螺紋等）。

4、不銹鋼拋光型顯示器，可用于食品、生物制藥等行業。

5、顯示面板標識內容，可定制。

測量介質	液體、氣體、蒸汽
測量范圍（換算到標準介質，100%值）	水：20℃		(10-300000) L/h，特殊按用戶要求
	空氣：0.1013MPa，20℃		(0.7-3000)Nm³/h，特殊按用戶要求
量程比	10：1
準確度等級	就地型	機械指針指示		1.0，1.5，2.0，2.5
		數字顯示（電池供電，使用年限1年）		1.0，1.5，2.0，2.5
	遠傳型：可同時指針指示、數字顯示			1.0，1.5，2.0，2.5
介質溫度	就地型	機械指針指示		-80℃～+300℃（PTFE:0～80℃），高溫型400℃
		數字顯示（電池供電，使用年限1年）		-40℃～+120℃（PTFE:0～80℃）, 高溫型400℃
	遠傳型：可同時指針指示、數字顯示			-40℃～+120℃（PTFE:0～80℃），高溫型400℃
環境溫度	就地型	機械指針指示		-40℃～+120℃
		數字顯示（電池供電，使用年限1年）		-20℃～+60℃
	遠傳型：可同時指針指示、數字顯示			-20℃～+60℃
介質黏度（不包括F56SP）	DN15：F15.00～F15.03η<1 mPa.s,F15.04～15.30η<5 mPa.s; DN25：η<20 mPa.s; DN50～250：η<30 mPa.s
公稱壓力	DN15～DN50	4.0MPa（DN15：42MPa，DN25：42MPa，DN50：32MPa）
	DN65～DN250	1.6MPa（DN65/DN80：10MPa，DN100：6.4MPa，DN125：4.0MPa， DN150：4.0MPa，DN200：2.5MPa，DN250：2.5Mpa）
過程連接	法蘭連接，標準：DIN2501、ANSI、JIS（可任意選擇中國標準，建議優先選擇DIN）
	衛生卡箍、螺紋連接訂貨時選擇
電氣連接	M20×1.5 1/2"G 1/2"NPT 3/4"G 3/4"NPT
安裝方式	垂直（下進上出）、水平（水平管線；左進右出、右進左出）、上進下出（垂直管線上使用）、底進側出、側進側出
入口直管段	≥5D
出口直管段	≥250mm
外殼防護等級	IP67(其它訂貨時需另行說明）
防爆標志	EExia II CT5（本質安全型）；EExd II CT6（隔爆型）
本安型參數	Ui=28V Ii=93mA Pi= 0.65W Ci≤ 5nF Li =0mH
安全柵參數	Uo≤ 28V Io≤ 93mA Po≤ 0.65W Co≥ Ci+Cc Lo≥ Li+Lc
防爆合格證編號	CE101138

定貨需要確認的參數

1、被測介質為液體時：被測介質、操作溫度、操作壓力、操作密度、正常流量、流量范圍、口徑及公稱壓力、法蘭標準、流體方向、連接方式、功能。

例：水、常溫、常壓、1000kg/m3、100l/h、15~150 l/h、DN15 PN16、HG20592-2009 RF、上進下出、法蘭連接、就地顯示+4~20 mA輸出

2、被測介質為氣體時：被測介質、操作溫度、操作壓力、標準/標校/操作密度、正常流量、流量范圍、口徑及公稱壓力、法蘭標準、流體方向、連接方式、功能。

例：空氣、常溫、常壓、1.29 Nkg/m3、10 Nm3/h、1.5~15 Nm3/h、DN15 PN16、HG20592-2009 RF、上進下出、法蘭連接、就地顯示+4~20 mA輸出+Hart協議

建議：正常流量應在流量范圍的30~70%，此段精度較高，儀表性能穩定。氣體提供的操作溫度壓力必須準確，因為氣體溫度壓力影響密度，密度變化會導致儀表不能正常使用或影響精度。儀表材質建議您和工藝管道材質保持一致。

備注：只有您提供了詳細且準確的數據，我們才能提供穩定的產品，感謝您的用心?。?！
